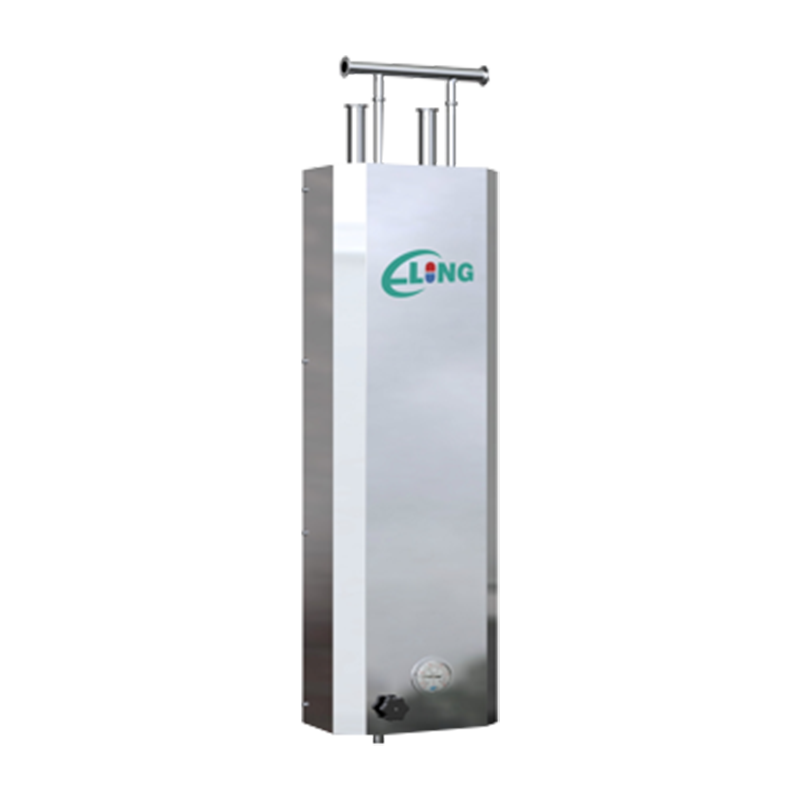

Труба в трубке теплообменники

Теплообменник в трубке (также называемый теплообменником в трубке) является эффективным оборудованием для теплообмена, которое широко используется в химической, нефтью, пищевой, фармацевтической и других отраслях. Его структурная особенность состоит в том, что одна трубка (внутренняя труба) помещается в другую трубку (внешнюю трубку), чтобы сформировать двухслойный канал жидкости. В соответствии с этой конструкцией жидкость может течь в двухслойной трубе, а эффективная теплопередача достигается через теплообмен между внутренними и внешними трубами. Теплообменник в трубке имеет большую площадь теплообмена, и между внутренними и внешними трубами образуется эффективная область теплообмена, поэтому он может обеспечить высокую эффективность теплообмена. Его уникальный дизайн делает оборудование очень компактным. По сравнению с традиционными теплообменниками, теплообменник в трубке может обеспечить больше площади теплообмена под тем же объемом и сэкономить пространство. Направление потока жидкости внутренних и внешних труб может быть настроено в соответствии с фактическими условиями работы. Обычно существует множество режимов потока, таких как параллельный поток, противотол, перекрестный поток и т. Д., Которые можно гибко отрегулировать в соответствии с потребностями. Благодаря хорошей производительности теплообмена и гибкой конструкции, он подходит для потребностей теплообмена в различных сложных условиях труда и является одним из важных оборудования в современной промышленности и управлении энергией.

E-mail:

Связаться с нами

Предыдущий：Нет предыдущей статьи
Следующий: Санитарные оболочки и трубчатые теплообменники

Описание
Видео

Принцип:

Теплообменник трубки в трубке является эффективным и надежным устройством для теплообмена, широко используемых в фармацевтических процессах для обмена теплом между двумя жидкостями, при этом строго поддержание разделения жидкости. Он состоит из трех трубок, вложенных коаксильно внутри трубок, образуя два независимых канала потока - горячая жидкость проходит через промежуточную трубку, а холодная жидкость проходит через внутренние и внешние трубки.

Типичные условия применения PHC:

Продукты серии PHC в основном подходят для охлаждающих водных точек в чистой воде и системах водоснабжения со встроенными системами управления потоком и температурой. Модульная конструкция для легкой установки.

В режиме резервного режима цепь охлаждающей воды находится в состоянии вне, а теплообменник может рассматриваться как подхростность в системе. Чистая вода/инъекционная вода протекает через теплообменник и вернется в основной цепь, сохраняя теплообменник и основную цепь в непрерывном состоянии дезинфекции.

В режиме охлаждения клапан управления охлаждающей водой автоматически открывается, а охлаждающая вода участвует в охлаждении. Скорость потока воды в точке воды может быть отрегулирована через маховик, а избыток чистой воды/инъекционной воды будет возвращена в основной цепь.

Основные характеристики теплообменников трубки в трубке

1. Три канала конструкция: холодные и горячие жидкости текут отдельно в двух каналах, минимизируя риск перекрестного загрязнения, что является ключевым требованием для фармацевтической продукции.

2. Компактная и модульная конструкция: теплообменник имеет компактную структуру и встроенные управляющие клапаны и не требует электрических или контрольных компонентов.

3. Непрерывно протекающая горячая вода может всегда держать ее в дезинфицированном состоянии,

4. Эффективная теплопередача: коаксиальная конструкция поддерживает конфигурацию вверх или вниз по течению, с скоростями потока в диапазоне от 300 л до 2500 л и температурой от 85 до 25/40 ℃

Применение в фармацевтических препаратах

Очистка производственных инструментов

Низкотемпературная подготовка жидкости

Экспериментальное оборудование область ручной очистки для клапанов, фитингов, датчиков и т. Д.

Преимущества теплообменников трубки в трубке

Санитарно -дизайн: соответствует GMP (хорошая производственная практика), гладкая поверхность, простая в чистке (поддерживает очистку CIP/SIP).

Высокая тепловая эффективность: максимизирует использование энергии и снижает эксплуатационные расходы.

Низкая стоимость технического обслуживания: простая структура, сокращение времени простоя.

Настраиваемый: может быть спроектирован в соответствии с различными скоростями потока и диапазонами температуры.

Встроенный модуль управления клапаном, старт на один щелчок, легко достичь цели охлаждения.

Все контактные поверхности продукта подверглись пассивационной обработке, со значением RA менее 0,4 мм, и может быть электролитическая полированная

Структура из нержавеющей стали 316L

Предоставьте полные качественные документы

Соответствие стандартам ASME BPE

Патентная технология:

Управляющий переключатель одного щелчка, простой и эффективный

Автоматически сливайте частично охлажденную воду (75 ℃ -85 ℃) при получении воды

Автоматически сливайте охлажденную воду (25 ℃ -40 ℃) при выключении

Эффективно обеспечить безопасность операторов и систем воды

Технические параметры:

• Чистая вода/инъекционная вода раздела: 3/4 ~ 1 "TC

• Интерфейс охлаждающей воды: 1. 5 ", 2", 3 "TC

• Максимальный трафик обработки: 25 000 л/ч

• Проектное давление: 10 бар

• Температура конструкции: 150 ° C

• Материал:
